스트레이트 방식
스트레이트 고주파 증폭방식, 다채널 지하무선방송중계기
스트레이트 제품소개
특징(Feature)

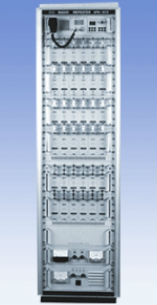

스트레이트 고주파 증폭방식 다채널 지하무선방송중계기는 수신안테나에서 받은 라디오 신호를 각 방송국별로 분리하여 증폭하고 송신기출력을 다시 합성하여 하나의 출력으로 보내는 방식으로 각각의 방송국 주파수별로 정밀 조정이 가능하여 최상의 전파질을 유지할 수 있는 장점이 있으며, 비상방송은 수신부에 비상방송 변조부가 포함되어 있어서 비상방송부를 별도로 추가하지 않아도 비상방송이 가능하다. 그러나 지역에 따라 수신되는 방송국을 조절하여 사용하기 때문에 사전 주파수 선정이 필요하고 방송국 증가시 채널 송, 수신기와 합성기를 추가하여야한다.용도(Service)

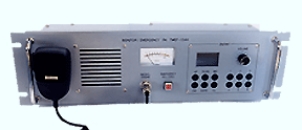

타 전파의 간섭을 받기 쉬운 지역(지하철, 병원, 정밀전자기기 사용지역 등) 및 서비스 지역이 넓은 지하공간 또는 터널(누설동축케이블 길이가 1Km 이상인 지역) 등모니터(MONITOR/EMERGENCY PA),MODEL:ME-18AH
합성된 송신 출력의 일부를 추출하여 모니터링하므로 재방송 기능이 정상적으로 이루어지고 있는지를 감시하는 장치이며 비상방송부는 비상 사태가 발생하였을 경우 비상방송 변조를 위한 음성신호를 증폭하여 AM/FM 수신기에 공급하는 장치.
Emergency output...................................................21(max)
Audio output power..............................................1.5W(min)
S/N ratios....................................................more than 60dB
Distortion........................................................less than 2%
Microphone...........................................................Dynamic
Size(mm).................................................W482xH133XD100
AM수신기(AM RECEIVER),MODEL:AR-05AH
AM 수신 분배 결합기에서 받은 주파수를 AM 송신기에 입력할 수 있는 충분한 세력으로 증폭하여 송신기에 입력하고 비상방송시는 비상방송부로부터 받은 음성신호를 변조하여 비상방송이 가능하도록 하는 장치
Method........................................Straight RF amplify type
Frequency range......................................535 to 1605KHz
Selectivity.....................................more than 20dB(10KHz)
Sensitivity...................................less than 50µV(S/N20dB)
Distorion........less than 2%(input 60 dBu,MOD 1KHz,30%)
LED indicator.......................................BC:Green/PA:Red
Size(mm)............................................W60 x H178 x D242
FM수신기(FM RECEIVER),MODEL:FR-10AH
FM 수신 분배 결합기에서 받은 주파수를 FM 송신기에 입력할 수 있는 충분한 세력으로 증폭하여 송신기에 입력하고 비상방송시는 비상방송부로부터 받은 음성신호를 변조하여 비상방송이 가능하도록 하는 장치
Method........................................Straight RF amplify type
Frequency range........................................88 to 108MHz
Selectivity...............................more than 40dB(±300KHz)
Sensitivity...................................less than 10µV(S/N30dB)
Distorion.....less than 1%(input 60 dBu,MOD 1KHz,75KHz)
LED indicator.......................................BC:Green/PA:Red
Size(mm)............................................W60 x H178 x D242
AM송신기(AM TRANSMITTER),MODEL:AT-05AH
AM 수신기에서 받은 고주파 신호를 서비스 하고자 하는 지역에 충분한 세력으로 전송하기 위하여 증폭하는 장치.
Method...............................Straight RF linear amplify type
Frequency range.......................................535 to 1605KHz
Output power................................................5W(variable)
Input sensitivity...............................................80~120dBu
S/N ratios...more than 50dB(input 60dBu,MOD 1KHz 75%)
Distorion........less than 2%(input 60 dBu,MOD 1KHz,30%)
LED indicator...............................................BC,PA:Green
Spurious.................................................more than 60dB
Size(mm)............................................W60 x H178 x D242
FM송신기(FM TRANSMITTER),MODEL:FT-10AH
FM 수신기에서 받은 고주파 신호를 서비스 하고자 하는 지역에 충분한 세력으로 전송하기 위하여 증폭하는 장치.
Method...............................Straight RF linear amplify type
Frequency range.........................................88 to 108MHz
Output power...............................................10W(variable)
Input sensitivity...............................................80~120dBu
S/N ratios...more than 60dB(input 60dBu,MOD 1KHz 75KHz)
Distorion.........less than1%(input 60 dBu,MOD 1KHz,75KHz)
LED indicator...............................................BC,PA:Green
Spurious.................................................more than 60dB
Size(mm)............................................W60 x H178 x D242
PAGER중계기(PAGER REPEATER),MODEL:PR-1200AH/PR-1500AH
Method........................................Straight RF amplify type
Frequency range....................160-170MHz / 320-330MHz
Sensitivity.............................................................100dBu
Output power.........................................30dBm(Variable)
Gain.................................................30-50dB(Adjustable)
S/N ratio..................................................more than 45dB
Size(mm)............................................W64 x H178 x D242
FM출력합성기(FM COMBINER,Unit Type)MODEL:FC-401AH
Frequency range........................................88 to 108MHz
Number of input....................................................4(max)
Number of output...........................................................1
Handling power..................................................10W/CH
Insertion loss.........................................................7.0dB
Size(mm)............................................W64 x H178 x D242
AM출력합성결속기(AM ANT MATCHING COMBINER),MODEL:AC-701AH
AM 송신기들의 출력을 하나의 송신 유도선에 실어 보내기 위하여 고주파 합성을 하는 장치.
Frequency range .........................................535 to 1605KHz
Number of input........................................................ 7(max)
Number of output...............................................................1
Input power............................................................10W/CH
Insertion loss................................................less than 3dB
Impedance..............................................50Ω(unbalanced)
Size(mm).................................................W482xH133XD260
FM출력합성기(FM COMBINER,Cavity Type),MODEL:FC-801AH
Frequency range ...........................................88 to 108MHz
Number of input..................................................... 20(max)
Number of output...............................................................1
Handling power....................................................200W/CH
Insertion loss......................................................5dB/10CH
Size(mm).................................................Ø100X750
AM/FM수신분배결합기(ANT BRANCH COUPLER),MODEL:AB-06AH/FB-06AH
수신 ANT에서 받은 FM/AM BAND 신호를 각 수신기에 분배하여 공급하는 장치
Number of input............................7(AB-06AH) ..7(FB-06AH)
Number of output..........................1(AB-06AH) ..1(FB-06AH)
Input impedance......................................50Ω(unbalanced)
Output impedance....................................50Ω(unbalanced)
Size(mm)...................................................W482xH44xD100
전원분배기(POWER DISTRIBUTOR),MODEL:PD-44AH
직류 전원 장치에서 공급된 전원을 각 유니트에 분배 공급하는 장치.
DC input....................................................................DC36V
DC output............................................receiver:+18V 1A/CH
.......................................................transmitter:+36V 3A/CH
Output error...................................................less than ±3V
Meter....................................DC voltmeter,DC amperemeter
Size(mm).................................................W482xH133xD260
전원공급 및 충전기(POWER SUPPLY & AUTCHARGER),MODEL:PS-4060AH 형식승인번호:3-12-0575
AC220V의 전원을 받아 DC30V, 15A의 전원으로 출력하는 주전원장치와 비상전원으로 밧데리를 충전할 수 있는 충전기능을 갖추고 있는 전원장치
AC input..............................................................220V,60Hz
DC output..............................................................+36V
50A Charger output.......................................................+40V,2A
Output error...................................................less than ±3V
Alarm.......................................................Battery Low alarm
Meter..............................................................AC volt meter
Size(mm).................................................W482xH178xD260
